Pomiary sondą natężeniową p-u — lokalizacja źródeł i dróg przenoszenia hałasu

Sprawdź, skąd naprawdę dochodzi dźwięk i którędy przedostaje się do pomieszczenia

SONDA P-U

Lokalizujemy konkretne źródło dźwięku i drogę, którą przedostaje się do pomieszczenia — bez wyłączania urządzeń po kolei.

Zapytaj o pomiar

Pomiar poziomu dźwięku może potwierdzić, że w pomieszczeniu jest za głośno. Nie zawsze odpowie jednak na pytanie, czy hałas przenika przez drzwi, ścianę, sufit, instalację wentylacyjną czy nieszczelny przepust. Gdy kilka urządzeń pracuje jednocześnie, trudno również wskazać, które z nich ma największy udział w problemie.

Pomiar sondą natężeniową p-u pozwala dokładniej zbadać takie sytuacje. Pomaga zlokalizować źródła dźwięku, słabe miejsca przegród oraz powierzchnie, przez które hałas przedostaje się do sąsiednich pomieszczeń. Wyniki ułatwiają wybór odpowiedniego rozwiązania i ograniczają ryzyko wykonania kosztownych prac w niewłaściwym miejscu.

Metodę można wykorzystać w budynkach mieszkalnych, biurach, hotelach, placówkach medycznych i edukacyjnych, lokalach usługowych, obiektach sportowych, studiach nagraniowych oraz zakładach przemysłowych.

Co mierzy sonda p-u?

Litera „p” oznacza ciśnienie akustyczne, czyli parametr mierzony również przez standardowy mikrofon pomiarowy. Litera „u” odnosi się do prędkości cząstek powietrza wywołanej przez falę dźwiękową.

Jednoczesny pomiar obu wielkości pozwala wyznaczyć natężenie dźwięku i określić kierunek, w którym przemieszcza się energia akustyczna. Dzięki temu badanie dostarcza więcej informacji niż sam odczyt poziomu dźwięku w pojedynczym punkcie.

Mówiąc prościej: zwykły pomiar pokazuje, jak głośno jest w danym miejscu, natomiast sonda p-u pomaga również ustalić, z którego kierunku dźwięk dociera i gdzie jego udział jest największy.

Lokalizacja źródła zamiast zgadywania

W pomieszczeniu mogą nakładać się dźwięki wentylacji, klimatyzacji, pomp, wind, urządzeń chłodniczych oraz instalacji znajdujących się za ścianą. Na hali produkcyjnej jednocześnie pracują maszyny, napędy, wentylatory, sprężarki i systemy przesyłowe.

Wyłączenie każdego urządzenia osobno nie zawsze jest możliwe. Czasami źródła pracują w jednym procesie, a innym razem hałas nadal pozostaje słyszalny po zatrzymaniu urządzenia, ponieważ dochodzi z sąsiedniej strefy.

Sonda p-u pomaga porównać udział poszczególnych źródeł oraz wskazać elementy, które powinny zostać sprawdzone w pierwszej kolejności. Pozwala to skoncentrować działania na rzeczywistej przyczynie, zamiast wyciszać wszystkie urządzenia lub powierzchnie znajdujące się w pobliżu.

Pomiar sondą natężeniową p-u przy przegrodzie

Wykrywanie słabych miejsc w przegrodach

Dźwięk nie zawsze przenika równomiernie przez całą ścianę, drzwi lub sufit. O skuteczności przegrody mogą decydować niewielkie nieszczelności, przepusty instalacyjne, kratki wentylacyjne, połączenia konstrukcyjne albo nieprawidłowo wykonane uszczelnienia.

Podczas pomiaru można zbadać wybrane fragmenty powierzchni i porównać ich udział w przenoszeniu dźwięku. W zależności od zakresu badania wyniki mogą zostać przedstawione w formie mapy pokazującej miejsca, w których energia akustyczna jest największa.

Takie rozpoznanie pomaga ustalić, czy potrzebna jest modernizacja całej przegrody, czy wystarczy poprawić konkretny detal. Ma to szczególne znaczenie w gotowych obiektach, w których rozebranie ścian lub sufitów wiąże się z wysokimi kosztami i przestojem.

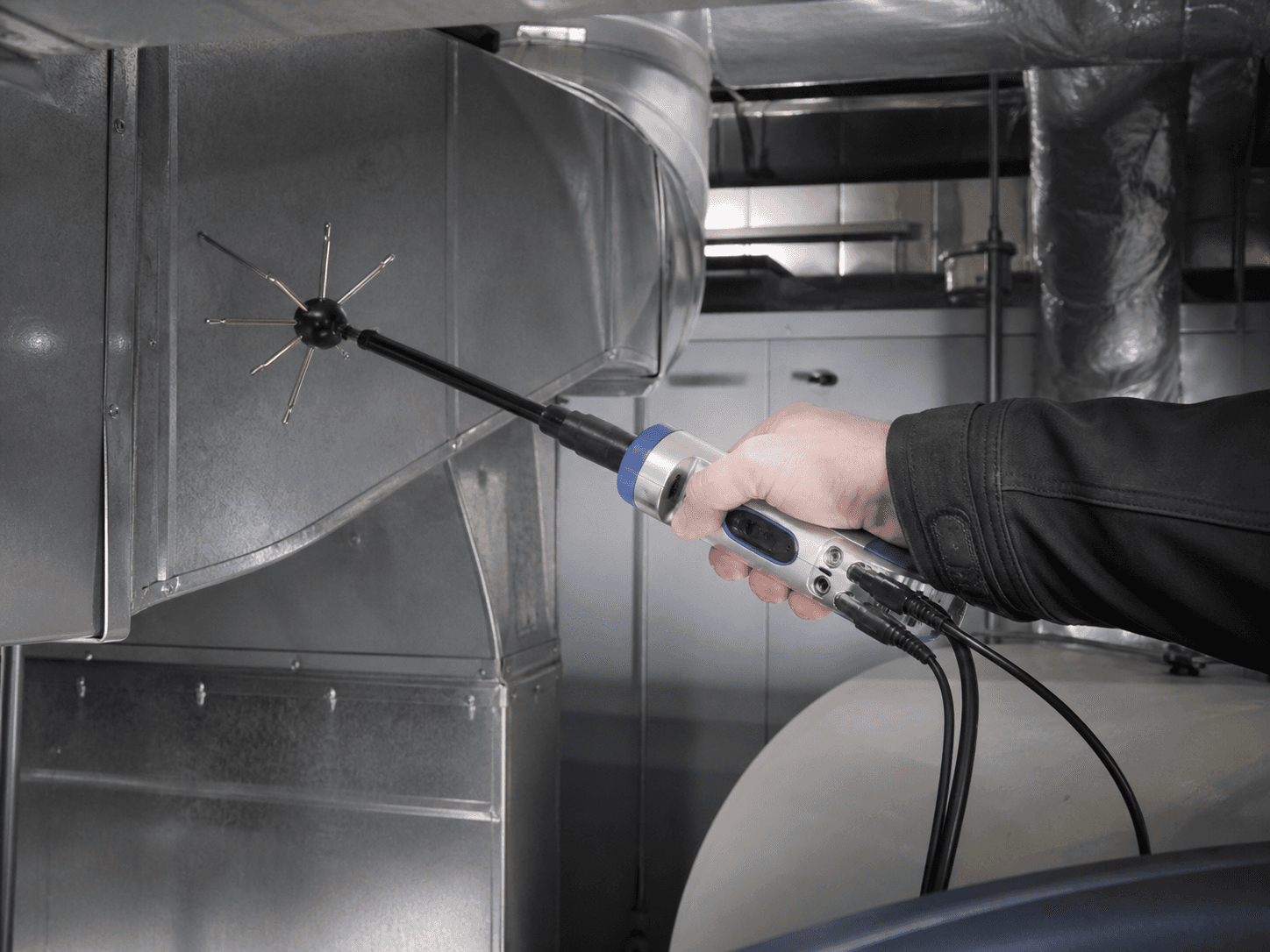

Lokalizacja źródła hałasu sondą natężeniową

Diagnostyka instalacji i urządzeń technicznych

Sonda natężeniowa może pomóc w sprawdzeniu obudów, kanałów, tłumików, maszynowni i innych elementów instalacji. Badanie pozwala wskazać powierzchnie oraz połączenia, przez które dźwięk wydostaje się na zewnątrz albo dociera do chronionego pomieszczenia.

W biurach źródłem problemu może być instalacja znajdująca się nad sufitem podwieszanym. W hotelach hałas może przenikać do pokoju przez szacht, drzwi techniczne lub kanał wentylacyjny. W placówce medycznej podobna sytuacja może dotyczyć urządzeń obsługujących gabinety, pracownie diagnostyczne i pomieszczenia techniczne.

W zakładach przemysłowych pomiar pomaga zlokalizować głośne fragmenty obudów maszyn, połączenia kanałów, nieszczelności instalacji oraz inne miejsca wymagające zabezpieczenia. Dzięki temu można dobrać tłumik, uszczelnienie, obudowę lub ekran do konkretnego źródła.

Zastosowanie przy odbiorach i reklamacjach

Badanie sondą p-u jest przydatne, gdy standardowy pomiar potwierdził problem, ale nie wskazał jego przyczyny. Może wspierać diagnostykę podczas odbioru budynku, rozpatrywania reklamacji lub oceny prac wykonanych przez firmę odpowiedzialną za izolację akustyczną.

W przypadku sporu pomiędzy inwestorem, wykonawcą i dostawcą urządzenia wyniki pomagają uporządkować sytuację. Pokazują, czy głównym źródłem jest samo urządzenie, sposób jego montażu, nieszczelność przegrody czy inna droga przenoszenia dźwięku.

Po wykonaniu naprawy można powtórzyć badanie w tych samych miejscach. Porównanie wyników pozwala sprawdzić, czy uszczelnienie, tłumik, obudowa lub zmiana konstrukcyjna ograniczyły udział wcześniej wskazanego źródła.

Kiedy warto wykonać pomiar sondą natężeniową p-u?

Badanie sprawdzi się szczególnie wtedy, gdy:

hałas jest słyszalny, ale jego źródło pozostaje nieznane,
kilka urządzeń może odpowiadać za ten sam problem,
trzeba znaleźć nieszczelność lub słabe miejsce w przegrodzie,
dźwięk przedostaje się przez instalacje, szachty lub przepusty,
standardowy pomiar poziomu hałasu nie wystarcza do zaplanowania naprawy,
potrzebna jest diagnostyka obudowy maszyny albo urządzenia,
trzeba porównać stan przed wykonaniem zabezpieczenia i po jego zamontowaniu,
zakres kosztownej modernizacji ma zostać ograniczony do miejsc, które rzeczywiście tego wymagają.

Pomiar sondą p-u nie zastępuje każdego rodzaju badania akustycznego. W zależności od problemu może uzupełniać pomiary poziomu dźwięku, izolacyjności przegród, hałasu instalacyjnego lub mocy akustycznej urządzeń.
