POMIARY AKUSTYCZNE
Pomiary drgań maszyn, instalacji i konstrukcji budynków
DRGANIA
Ustalamy źródło drgań, drogę ich przenoszenia przez konstrukcję oraz miejsca najbardziej narażone na problem.
Drgania maszyny mogą być wyczuwalne na drugim końcu hali. Praca agregatu na dachu może zakłócać spokój w pokojach hotelowych, a w placówce medycznej nawet niewielkie wibracje mogą pogarszać warunki działania wrażliwego wyposażenia. Problem nie zawsze pojawia się przy samym źródle - energia może przechodzić przez fundamenty, stropy, ściany i instalacje do innych części obiektu.
Bez pomiarów trudno określić, gdzie powstają drgania i którą drogą są przenoszone. Wymiana urządzenia, zastosowanie przypadkowych podkładów albo ingerencja w konstrukcję nie musi więc przynieść poprawy.
Pomiary drgań pozwalają oddzielić przypuszczenia od rzeczywistej przyczyny problemu. Analizujemy pracę źródła, poziom drgań w kolejnych punktach konstrukcji oraz warunki w miejscach wymagających ochrony. Na tej podstawie można zaplanować zabezpieczenia, przygotować projekt wibroizolacji lub zweryfikować skuteczność wykonanych prac.
Pomiary drgań mogą służyć trzem różnym celom: diagnostyce pracy maszyny, ocenie transmisji drgań przez konstrukcję oraz ocenie ich wpływu na budynek, ludzi lub wrażliwe urządzenia. Każdy z tych celów wymaga innego rozmieszczenia czujników, parametrów i kryteriów oceny. W zależności od celu mierzymy przyspieszenie, prędkość lub przemieszczenie drgań.
Źródło może znajdować się w innej części obiektu
Drgania rozchodzą się przez sztywne elementy konstrukcji, dlatego miejsce, w którym są najbardziej odczuwalne, nie zawsze wskazuje ich przyczynę. Źródłem mogą być maszyny produkcyjne, pompy, wentylatory, sprężarki, windy, centrale wentylacyjne, agregaty, instalacje techniczne, prace budowlane albo ruch drogowy i kolejowy.
Rozmieszczając czujniki przy źródle oraz w kolejnych punktach konstrukcji, możemy porównać amplitudy, widma i zależności czasowe sygnałów, a następnie ocenić, które drogi transmisji są najbardziej prawdopodobne. Pozwala to ustalić, czy problem wynika z pracy źródła, sposobu jego posadowienia, sztywnego połączenia z instalacją czy zachowania konstrukcji budynku.
Pomiar drgań może zostać uzupełniony pomiarem hałasu, jeżeli w innym pomieszczeniu problem jest słyszalny jako buczenie lub dźwięk strukturalny.
Pomiary dopasowane do rodzaju obiektu
Zakres badania wynika z funkcji obiektu, rodzaju źródła oraz decyzji, która ma zostać podjęta na podstawie wyników.
Przemysł – pomiary maszyn, linii technologicznych, pras, pomp, wentylatorów, sprężarek i agregatów. Pozwala to ocenić, czy obserwowany problem jest związany przede wszystkim z pracą źródła, jego posadowieniem, sztywnym połączeniem instalacyjnym czy dynamiczną odpowiedzią konstrukcji.
Budownictwo – badania drgań wywoływanych przez roboty budowlane, ciężki sprzęt, transport, instalacje i urządzenia zamontowane w obiekcie. Pomiary mogą służyć do rozpoznania warunków przed rozpoczęciem prac, kontroli podczas realizacji lub oceny gotowego budynku.
Hotele – diagnoza drgań pochodzących od wind, central wentylacyjnych, agregatów chłodniczych, pomp, pralni i urządzeń montowanych na dachach. Sprawdzamy, którędy energia dociera do pokoi i stref przeznaczonych dla gości.
Placówki medyczne – pomiary w gabinetach, laboratoriach, pomieszczeniach diagnostycznych, salach zabiegowych i strefach pobytu pacjentów. Zakres dopasowujemy do funkcji pomieszczeń oraz wymagań znajdującego się w nich wyposażenia.
Dzięki temu raport nie jest ogólną oceną wibracji, ale odpowiada na konkretny problem techniczny lub inwestycyjny.
Przed projektem wibroizolacji
Skuteczność wibroizolacji zależy od relacji pomiędzy częstotliwościami wymuszenia a częstotliwością własną układu maszyna–izolator–podłoże, a także od masy, sztywności, tłumienia i sposobu posadowienia.
Dobór maty, sprężyny lub elastycznego podparcia wyłącznie na podstawie masy urządzenia może nie wystarczyć. Znaczenie mają także częstotliwości drgań, prędkość pracy maszyny, sposób posadowienia i zachowanie konstrukcji.
Pomiary wyjściowe dostarczają danych potrzebnych do dobrania rozwiązania. Pozwalają określić, w jakim zakresie występuje problem i które połączenia wymagają odsprzęgnięcia.
Wyniki mogą stanowić podstawę do zaprojektowania wibroizolacji urządzenia, fundamentu, instalacji lub wybranego fragmentu konstrukcji.
Kontrola po wykonaniu zabezpieczeń
Po zamontowaniu wibroizolatorów, elastycznych podparć, fundamentu odsprzęgniętego lub innych zabezpieczeń warto sprawdzić ich działanie w rzeczywistych warunkach.
Porównujemy wyniki przed realizacją i po jej zakończeniu. Pozwala to ocenić, czy poziom drgań został ograniczony w miejscach wymagających ochrony i czy nie powstała nowa droga ich przenoszenia.
Pomiar kontrolny może być również potrzebny po zmianie maszyny, jej obciążenia, prędkości pracy albo sposobu połączenia z instalacją.
Badanie dopasowane do cyklu pracy
Przed rozpoczęciem pomiarów ustalamy, kiedy problem występuje i w jakich warunkach urządzenie powinno zostać zbadane. Możemy porównać różne tryby działania, wybrane etapy produkcji albo pojedyncze zdarzenia.
W przypadku drgań pojawiających się nieregularnie możliwa jest dłuższa rejestracja. W zakładach przemysłowych przebieg badania uzgadniamy z produkcją i utrzymaniem ruchu, aby objąć pomiarem reprezentatywny cykl pracy.
Jeżeli wyniki mają zostać wykorzystane do formalnej oceny oddziaływania drgań, zakres i kryteria badania określamy odpowiednio do celu opracowania.
Zakres raportu
Co przygotowujemy?
W zależności od zakresu badania raport może obejmować:
Opis źródła
Charakterystyka źródła i warunków jego pracy.
Punkty pomiarowe
Dokumentacja rozmieszczenia punktów badania.
Kierunki drgań
Wyniki pomiarów w poszczególnych kierunkach.
Charakterystyka częstotliwościowa
Rozkład drgań w pasmach częstotliwości.
Zasięg oddziaływania
Porównanie wartości przy źródle i w pomieszczeniach chronionych.
Droga przenoszenia
Analiza propagacji drgań przez konstrukcję.
Tryby pracy
Zestawienie wyników dla różnych trybów pracy.
Istniejąca wibroizolacja
Ocena skuteczności zastosowanych zabezpieczeń.
Efekt modernizacji
Porównanie stanu przed pracami i po ich wykonaniu.

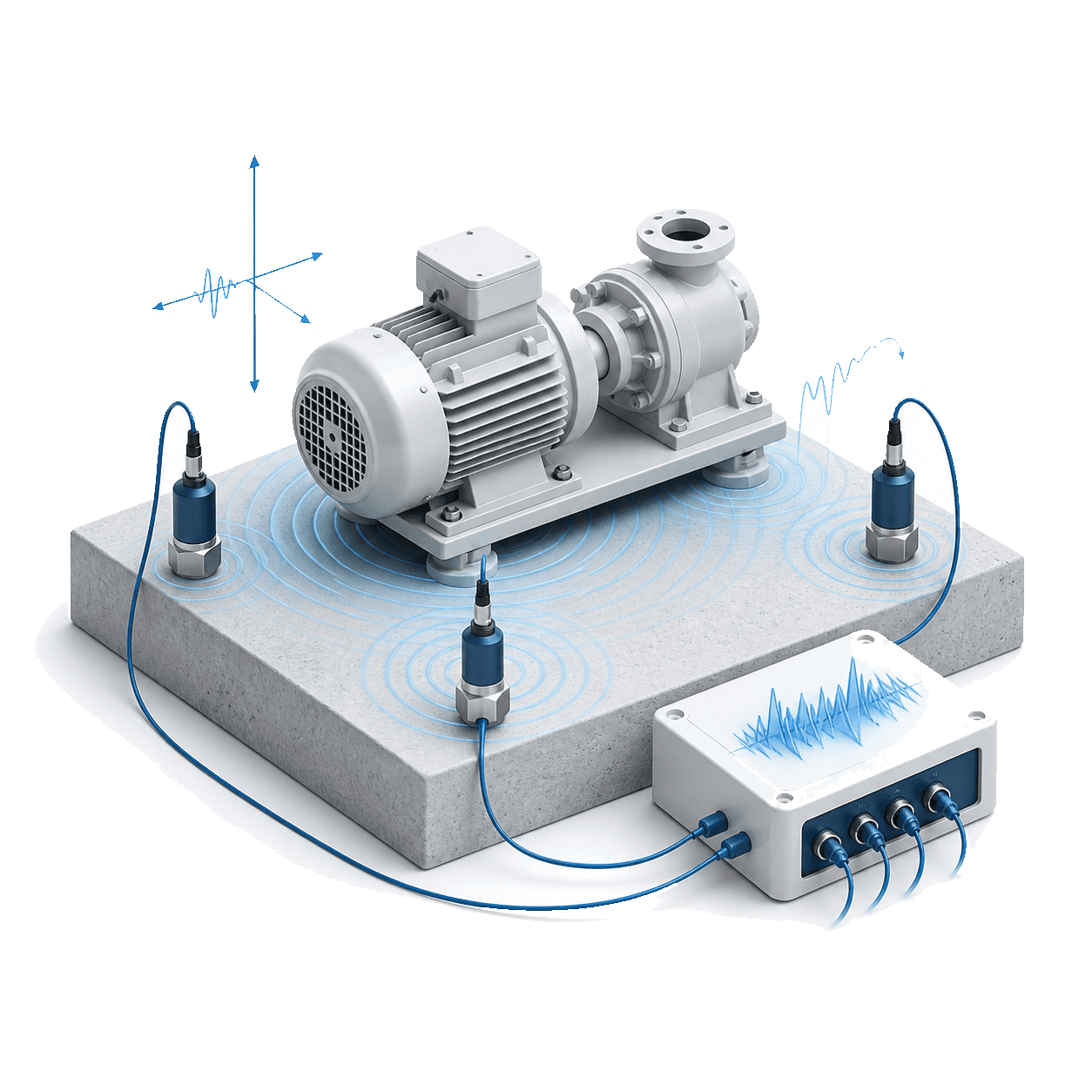

Dane do projektu
Materiał wejściowy do projektu wibroizolacji.
Wnioski i zalecenia
Kierunek dalszych działań technicznych.
Zakres raportu ustalamy przed pomiarem, aby zebrane dane można było wykorzystać do konkretnej decyzji technicznej.
Potrzebujesz ustalić, skąd pochodzą drgania?
Sprawdzimy źródło, drogę przenoszenia i miejsca najbardziej narażone na problem. Otrzymasz dane potrzebne do zaplanowania wibroizolacji, modernizacji urządzenia albo kontroli wykonanych zabezpieczeń.
